Epoca della foto: 28 settembre 1945 | Fotografo: sconosciuto |
Origine: U.S. Naval Historical Center Photograph |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Tokiwa |
Tipo | incrociatore corazzato |
Classe | Asama |
Unità |
Asama Tokiwa |
Cantiere | Armstrong, Elswick, Gran Bretagna |
Impostazione | gennaio 1898 |
Varo | 6 luglio 1898 |
Completamento | n.d. |
Servizio | 18 maggio 1899 |
Dislocamento | normale 9.740 tonn. |
Dimensioni |
lunghezza f.t. 134,72 m. lunghezza p.p. 124,36 m. larghezza 20,45 m. immersione 7,43 m. |
Motore |
2 motrici alternative verticali a triplice
espansione 12 caldaie a bocca singola potenza 18.000 ihp 2 eliche |
Velocità | 21,5 nodi |
Autonomia | 4.600 miglia a 11,5 nodi |
Combustibile | carbone 1.406 tonn. |
Protezione |
cintura al galleggiamento da 88 a 180 mm. cintura superiore 125 mm. ponte 50mm. barbette 150 mm. torri 150 mm. casematte 150 mm. torrione da 75 a 360 mm. |
Armamento |
4 pezzi binati da 203 mm. 14 pezzi singoli tiro rapido da 152 mm. / canna 40 calibri 7 pezzi singoli a tiro rapido da 80 mm. / palle 2,5 libbre 5 tubi lanciasiluri TT4 da 450 mm. |
Equipaggio | permanente effettivo 726 |
Disarmo | // |
Radiazione | 30 novembre 1945 |
Destino | affondata 8 agosto 1945 da attacco aereo USAF |
Note tecniche |
Progettista Sir Philip Watts. Era un miglioramento della classe cilena O'Higgins con aumentata protezione ed incrementato armamento. Disponeva di 163 compartimenti stagni di cui 32 con doppio fondo. Nel 1910 vennero sostituite le caldaie, ricambiate ancora nel 1937 con 8 caldaie Kampon. Trasformata in posamine nel 1913 e successivamente nel 1937 (guerra sino-giapponese). Durante la 2ª Guerra Mondiale venne dotata di armamento antiaereo. |
Note storiche |
La Tokiwa insieme con la gemella Asama partecipò
alla Battaglia di Tsushima dove venne danneggiata da cannonate. Prima dello scoppio della 1ª Guerra Mondiale venne convertita in posamine con capacità di carico di 300 pezzi. Nell'agosto 1927 venne seriamente danneggiata dall'esplosione di una mina e venne messa nella riserva. Nel 1937 allo scoppio delle ostilità con la Cina e l'invasione della Manciuria, venne rimessa ai lavori e la capacità di carico mine venne portata a 500 pezzi. La Tokiwa urtò contro una mina nell'aprile 1945: riparata, l'8 agosto 1945 mentre navigava nei pressi di Ominato subì un attacco aereo americano ed affondò in acque basse. Il relitto venne recuperato dai demolitori tra il 1946 ed il 1947. |

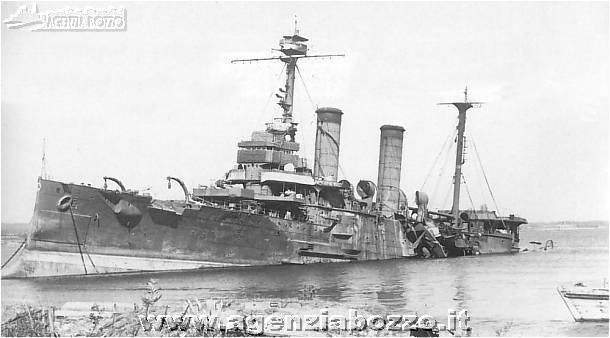

Didascalia | Foto scattata dal Servizio Informazioni della Marina USA cinquanta giorni dopo l'affondamento. |
Foto | Altra immagine della Tokiwa alla scheda 2163C. |
