Epoca della foto: anno 1903 | Autore: sconosciuto |
Origine: da una cartolina dell'epoca |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Le Rédoutable |
Tipo | nave corazzata di prima classe |
Classe | Le Rédoutable |
Unità | Le Rédoutable |
Cantiere | Arsenale di Lorient |
Impostazione | 1° agosto 1873 |
Varo | 1° settembre 1876 |
Completamento | dicembre 1878 |
Servizio | 11 dicembre 1878 |
Dislocamento | normale 9.224 tonn. |
Dimensioni |
lunghezza f.t.
97,13 m. larghezza 19,66 m. immersione 7,80 m. |
Motore |
motrice alternativa orizzontale a triplice espansione con biella di ritorno 8 caldaie ovali potenza 6.200 ihp 1 elica |
Velocità | 14,7 nodi |
Autonomia | n.d. |
Combustibile | carbone 620 tonn. |
Protezione |
lastre di ferro
ed acciaio cintura 350 mm. ridotto 240 mm. |
Armamento |
8 pezzi singoli FR-M1875 da 275 mm. / canna 20 calibri 6 pezzi singoli a tiro rapido FR-M1870 da 140 mm. 22 pezzi singoli a revolver a tiro rapido 2 tubi lanciasiluri FR-C1877 da 356 mm. |
Equipaggio | permanente effettivo 705 |
Disarmo | n.d. |
Radiazione | anno 1910 |
Destino | n.d. |
Note tecniche |
In origine montava l'armamento velico a nave (tre alberi a vele quadre) per
una superficie velica di mq. 2.500. Disponeva di doppio fondo stagno ma era priva di paratie longitudinali. Nel successivo rifacimento del 1894 l'armamento velico venne asportato ed i tre alberi furono sostituiti da due con doppia coffa militare. |
Note storiche |
Sebbene la maggior parte della costruzione fosse in ferro, per la prima
volta in una nave da guerra venne largamente impiegato l'acciaio. Nel 1894 venne ammodernata. I tre alberi furono sostituiti da due alberi militari e venne sostituite le motrici con una macchina a cilindri verticali a triplice espansione e furono montate 8 nuove caldaie cilindriche. |

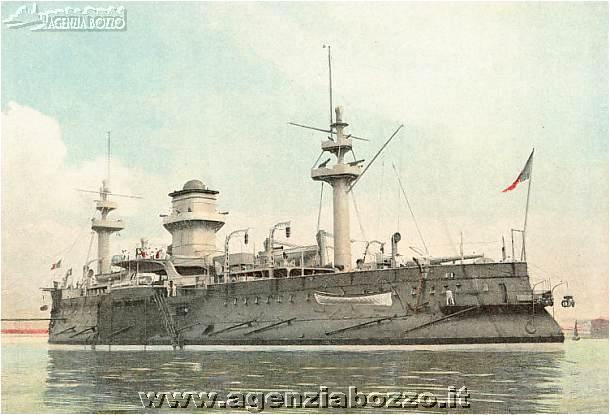

Didascalia | Le Rédoutable. |
Foto | Altre immagini della Le Rédoutable alle schede 743C, 1112C, 2828C. |
