Epoca della foto: anno 1895 c. | Fotografo: sconosciuto |
Origine: Archivio |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Grafton |
Tipo | incrociatore corazzato di prima classe |
Classe | Edgar |
Unità |
Edgar Crescent Endymion Gibraltar Grafton Hawke Royal Arthur ex Centaur St George Theseus |
Cantiere | Thames Iron Works, Blackwall, Regno Unito |
Impostazione | 1° gennaio 1890 |
Varo | 30 gennaio 1892 |
Completamento | ottobre 1894 |
Servizio | 18 ottobre 1894 |
Dislocamento | pieno carico 7.350 tonn. |
Dimensioni |
lunghezza 118,11 m. larghezza 18,29 m. immersione 7,24 m. |
Motore |
2 motrici a cilindri verticali a triplice
espansione 4 caldaie cilindriche potenza normale 10.000 ihp (tiraggio naturale) potenza forzata 12.000 ihp (tiraggio forzato) 2 eliche |
Velocità |
a tiraggio naturale 18,1 nodi a tiraggio forzato 20 nodi |
Autonomia | 10.000 miglia a 10 nodi |
Combustibile | carbone 1.250 tonn. |
Protezione |
ponte da 76 a 128 mm. casematte da 52 a 235 mm. scudi dei pezzi in acciaio 76 mm. torrione 305 mm. |
Armamento |
2 pezzi singoli da 235 mm. / canna 32 calibri, peso 22 tonn. 10 pezzi singoli a tiro rapido da 152 mm. / canna 40 calibri 12 pezzi singoli Hotchkiss a tiro rapido da 6 libbre 5 pezzi singoli Hotchkiss a tiro rapido da 3 libbre 4 tubi lanciasiluri Fiume 1889 immersi da 457 mm. |
Equipaggio |
permanente effettivo 520 di complemento 3.640 |
Disarmo | n.d. |
Radiazione | venduta alla demolizione nel 1920 |
Destino | demolita il 1° luglio 1920 |
Note tecniche |
Progettista Sir William White. Costo di costruzione £ 367.000 sterline. Classe di navi tecnicamente pregevole, stabile in ogni condizione e di buona velocità, era una riduzione della classe Blake con la stessa corazza ed analogo piazzamento dell'artiglieria. Le motrici risultarono molto affidabili ed erogavano maggior potenza e velocità delle previsioni. |
Note storiche |
Per i primi anni prese servizio come stazione nel
Mediterraneo, nel Pacifico ed in Sud Africa. Pur se obsoleta, prestò ampio servizio durante la 1ª Guerra Mondiale come nave deposito per cacciatorpediniere e sommergibili. L'11 giugno 1917 venne silurata da un sommergibile ma ebbe poco danno. Nel 1920 fu venduta ai demolitori. |

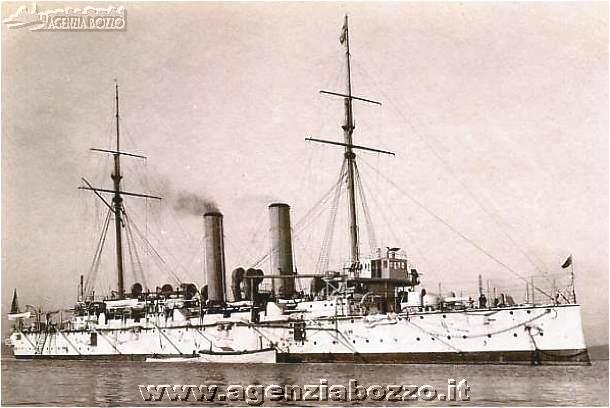

Didascalia | La HMS Grafton alla fonda. |
