 1174 C.

ORION
1910		 Click per ingrandire

Epoca della foto: anno 1914 c. Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Orion
Tipo nave corazzata da battaglia di prima classe
Classe Orion
Unità Conqueror
Monarch
Orion
Thunderer
Cantiere Arsenale di Portsmouth, Regno Unito
Impostazione 29 novembre 1909
Varo 30 agosto 1910
Completamento gennaio 1912
Servizio n.d.
Dislocamento normale 22.200 tonn.
pieno carico 25.870 tonn.
Dimensioni lunghezza 177,10 m.
larghezza 26, 85 m.
immersione 7,60 m.
Motore 4 turbine a vapore Parsons
18 caldaie Babcock & Wilcox
potenza 27.000 shp
4 eliche
Velocità 21,5 nodi
Autonomia 6.730 miglia a 10 nodi
4.100 miglia a 19 nodi
Combustibile carbone 3.300 tonn.
nafta 800 tonn.
Protezione acciaio cementato Krupp - peso 6.460 tonn.
cintura da 203 a 305 mm.
torri da 101 a 280 mm.
ponte da 25 a 101 mm.
barbette da 76 a 254 mm.
torrione 280 mm.
paratie stagne 255 mm.
Armamento 10 pezzi binati Mark-V da 343 mm. / canna 45 calibri
16 pezzi singoli Mark-VII da 102 mm. / canna 50 calibri
4 pezzi singoli da 47 mm.
3 tubi lanciasiluri immersi da 533 mm.
Equipaggio permanente effettivo 752
di complemento 1.100
Disarmo 1921
Radiazione 1922
Destino ceduta alla demolizione nel 1922
Note tecniche

Classe progettata da Sir Phillip Watts.
Costo £ 1.887.870 sterline per ogni vascello.
La classe completa:
Nome          Cantiere                                                   Impostazione     Varo               Servizio
Orion         Portsmouth Dockyard, U. K.,                   29.11.1909 -   20.08.1910 -  01.1912
Monarch   Armstrong, Elswick, U. K.,                       01.04.1910 -   30.03.1911 -  03.1912
Conqueror Beardmore, Birkenhead, U. K.,              05.04.1910 -    01.05.1911 - 11.1912
Thunderer Thames Iron Works, Blackwall, U. K., 13.04.1910 -    01.02.1911 - 06. 1912

Note storiche Capostipite dell'omonima classe, è stata la prima superdreadnought.
La HMS Orion fu la prima unità inglese ad adottare il disegno della torre a fuoco rapido ideata dalla Marina USA ed installata sulle navi della classe USS South Carolina.
Nella 2ª Guerra Mondiale prestò servizio nella 2ª Squadra della Grand Fleet di base a Scapa Flow.
Combatté nella Battaglia dello Jutland del 31 maggio 1916 senza patire danni.
Nel 1917 venne installata una pista di decollo aerei sulla torre poppiera.
A causa del Trattato di Washington sulla limitazione delle navi da guerra, nel 1921 la nave venne radiata.
Nel dicembre 1922 venne venduta alla demolizione.

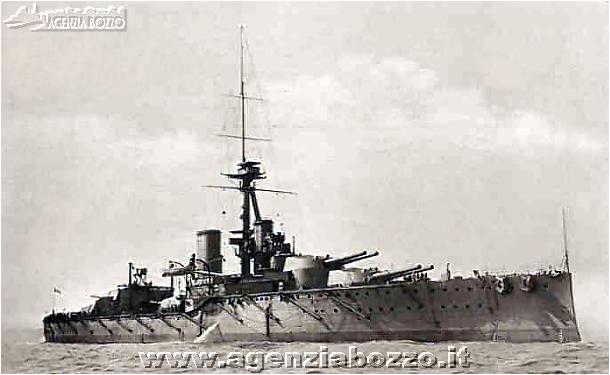

Didascalia Il mascone di tribordo della HMS Orion.
Foto Altra immagine della HMS Orion alla scheda 1175C.
