Epoca della foto: 19 luglio 1902 | Fotografo: sconosciuto |
Origine: Archivio |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Orel |
Tipo | nave corazzata da battaglia di 1ª classe |
Classe | Borodino |
Unità |
Borodino Imperatore Alessandro III Orel Kniaz Souvorov Slava |
Cantiere | Cantieri Nuovi dell'Ammiragliato, Galerni, San Pietroburgo, Russia |
Impostazione | marzo 1900 |
Varo | 19 luglio 1902 |
Completamento | 1904 |
Servizio | 1° settembre 1904 |
Dislocamento |
normale 13.516 tonn. pieno carico 14.415 tonn. |
Dimensioni |
lunghezza f.t. 121,00
m. lunghezza al galleggiamento 119,00 m. lunghezza p.p. 114,40 m. larghezza 23,22 m. immersione 7,97 m. |
Motore |
2 motrici alternative
verticali a 3 cilindri a triplice espansione 20 caldaie tubolari Belleville potenza 16.300 ihp 2 eliche |
Velocità | 17,8 nodi |
Autonomia | 6.620 miglia a 10 nodi |
Combustibile | carbone 1.580 tonn. |
Protezione |
acciaio Krupp
Ijorskiy
peso 4.000 tonn. cintura da 100 a 150 mm. ponte 100 mm. torrione da 50 a 250 mm. torri principali da 50 a 255 mm. torri secondarie da 50 a 150 mm. barbette da 150 a 230 mm. casematte 75 mm. |
Armamento |
4 pezzi binati
RU1895
da 305 mm. / canna 40
calibri 12 pezzi binati FR-RU1892 da 152 / canna 45 calibri 20 pezzi singoli da 75 mm. / canna 50 calibri / proietto 11 libbre 20 pezzi singoli da 47 mm. / canna 43 calibri / proietto 3 libbre 4 mitragliere da 7,62 mm. 2 pezzi da sbarco da 64 mm. / canna 19 calibri 4 tubi lanciasiluri M 1892 da 381 mm. (2 immersi + 2 emersi) 50 mine |
Equipaggio |
permanente effettivo
782 di cui 28 ufficiali e
754 marinai di complemento 3.750 |
Disarmo | // |
Radiazione | // |
Destino | demolita nel 1922 dal Giappone |
Note tecniche |
Sviluppo della precedente classe Tsessarevich con la protezione
cambiata, ma non migliorata: la corazza in coperta era più sottile ed aveva
un'altra corazzatura tra il ponte principale ed i ponti superiori, ma
risultò poco efficace. Questa debolezza ne costò la perdita. |
Note storiche |
Venne messa in
servizio nella neonata 1ª Divisione della Flotta Imperiale Russa. Durante la Battaglia dello Stretto di Tsushima venne impiegata nel disastroso tentativo di rompere l'assedio giapponese a Port Arthur. Il 27 maggio 1905 venne danneggiata dai cannoni delle navi giapponesi che aprirono grosse falle sulla linea di galleggiamento. Il 28, impossibilitata a muovere, si arrese ai giapponesi. Venne in seguito recuperata dai giapponesi stessi che la portarono in cantiere. Dopo le riparazioni venne incorporata nella Marina Giapponese con il nome di Iwami. Nel 1922 venne demolita. |

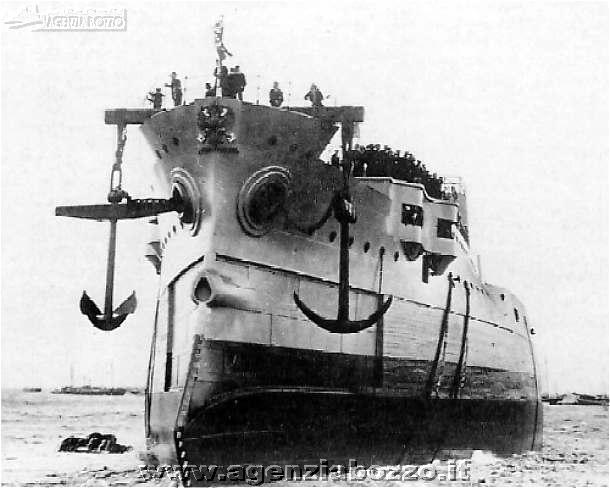

Didascalia | Il momento del varo nel cantiere dell'Isola di Galerni. |
Foto | Altre immagini della Orel alle schede 1439C, 1440C, 1441C, 2014C, 2213C. |
