Epoca della foto: anno 1877 | Fotografo: sconosciuto |
Origine: Archivio |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Hercules |
Tipo | nave corazzata mista da battaglia di 1ª classe |
Classe | Hercules |
Unità | Hercules |
Cantiere | Arsenale di Chatham |
Impostazione | 1° febbraio 1866 |
Varo | 10 febbraio 1868 |
Completamento | n.d. |
Servizio | 21 novembre 1868 |
Dislocamento |
normale 8.677 tonn. pieno carico 8.830 tonn. |
Dimensioni |
lunghezza p.p. 99,06 m. larghezza 18,00 m. immersione 7,72 m. |
Propulsione |
motrice
1.210 tonn. 1 motrice alternativa a cilindri orizzontali Penn 9 caldaie rettangolari potenza 7.178 ihp 1 elica velatura mq. 4.590 |
Velocità |
11 tutta invelata 14,7 nodi a motore |
Autonomia | n.d. |
Combustibile | carbone ? tonn. |
Protezione |
piastre di ferro cintura 230 mm. paratie batteria 150 mm. ridotto 200 mm. |
Armamento |
8 pezzi singoli ad avancarica BR-Mark
II
da 254 mm. / canna 15 calibri 2 pezzi singoli ad avancarica BR-Mark IV da 228 mm./ canna 14 calibri 4 pezzi singoli ad avancarica BR-Mk III da 178 mm. / canna 16 calibri |
Equipaggio | permanente effettivo 638 |
Disarmo | 1905 |
Radiazione | n.d. |
Destino | venduta nel 1932 |
Note tecniche |
Progetto di
Sir E. J. Reed, era una versione ingrandita della Bellerophon con
protezione ed armamento maggiori. Disponeva di armamento velico a nave (tre alberi a vele quadre). Nonostante l'imponente velatura, la nave sotto vela era lenta e difficile da manovrare, specie con mare grosso. Nel 1874-75 il timone, in origine manovrato a mano, venne dotato di impianto a vapore. Nel 1886 l'unità venne dotata di reti antisiluro. Nel 1892-93 venne rifatta con nuova motorizzazione e fu ammodernato l'armamento. Venne asportata l'attrezzatura velica e furono installati due alberi militari con coffa corazzata. |
Note storiche |
Dopo le prove, nel 1894 venne messa in riserva e ridotta la
classe a Nave
da battaglia di 3ª classe. Nel 1905 venne utilizzata come alloggiamento. Nel 1909 prese il nome di Calcutta. Nel 1915 venne ribattezzata Fisgard II. Nel 1932 venne ceduta alla demolizione. |

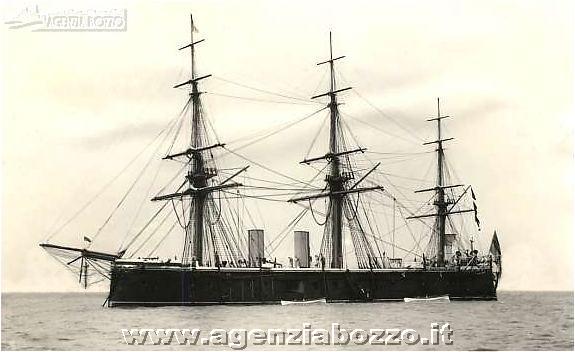

Didascalia | Alla fonda. |
Foto | Altre immagini della HMS Hercules alle schede 1628C, 1629C. |
