1664 C. RALEIGH 1873 |
 |
| Epoca della foto: anno 1880 c. | Fotografo: sconosciuto |
|
Origine: Archivio |
|
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
| Nome | Raleigh |
| Tipo | fregata - incrociatore |
| Classe | Inconstant |
| Unitą |
Inconstant Raleigh Shah |
| Cantiere | Arsenale di Chatham, Regno Unito |
| Impostazione | 1871 |
| Varo | 1° marzo 1873 |
| Completamento | 1874 |
| Servizio | 1874 |
| Dislocamento |
normale 5.200 tonn. pieno carico 5.780 tonn. |
| Dimensioni |
lunghezza f.t.
102,82 m. lunghezza p.p 90,83 m. larghezza 14,93 m. immersione 7,48 m. |
| Motore |
peso macchine
1.270 tonn. 1 motrice orizzontale Humphreys & Tennant a singola espansione con biella di ritorno 9 caldaie potenza 5.640 ihp 1 elica armamento velico a nave con velatura di mq. 2.476 |
| Velocitą |
a motore 15,3 nodi a vela 13 nodi |
| Autonomia | 5.500 miglia a 10 nodi |
| Combustibile | carbone ? tonn. |
| Protezione | // |
| Armamento |
10 pezzi singoli ad avancarica BR-Mk-IV da 228 mm. / canna 14 calibri 6 pezzi singoli ad avancarica BR-Mk-III da 178 mm. / canna 16 calibri |
| Equipaggio |
permanente effettivo
530 di complemento 1.740 |
| Disarmo | n.d. |
| Radiazione | 1905 |
| Destino | venduta alla demolizione nel 1919 |
| Note tecniche |
Progetto di
Sir E. J. Reed, fu il risultato inglese della classe americana Wampanoag. Costo £ 307.800 sterline. Al momento del varo erano le unitą pił veloci della flotta britannica. Scafo in ferro, era rivestito da un doppio fasciame in legno da 160 mm. sul quale erano rivettate lastre di rame. Disponeva di due ponti: il ponte di coperta ed il ponte di batteria. Per questo veniva classificata fregata. Per la navigazione a vela i fumaioli erano telescopici a scomparsa e l'elica era retrattile. |
| Note storiche |
Nel 1878 prese parte all'occupazione di Cipro. Nel 1884 la nave venne messa in cantiere ai lavori di ammodernamento, dove fu parzialmente riarmata. Dopo i lavori nello stesso anno prese parte ad operazioni lungo la costa occidentale dell'Africa. Radiata nel 1905, nel 1919 venne venduta alla demolizione. |

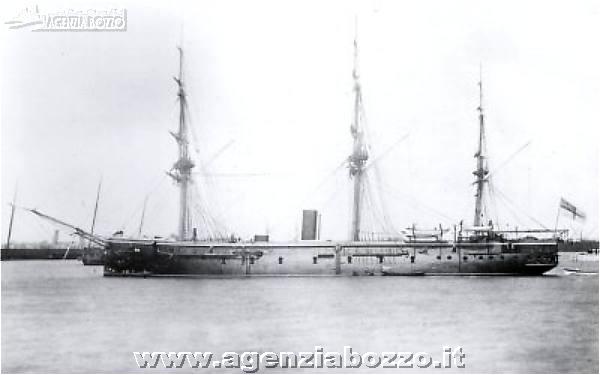

| Didascalia | La HMS Raleigh con il fumaiolo prodiero retratto. |
| Foto | Altre immagini della pirofregata - incrociatore HMS Raleigh alle schede 1665C, 3059C. |
