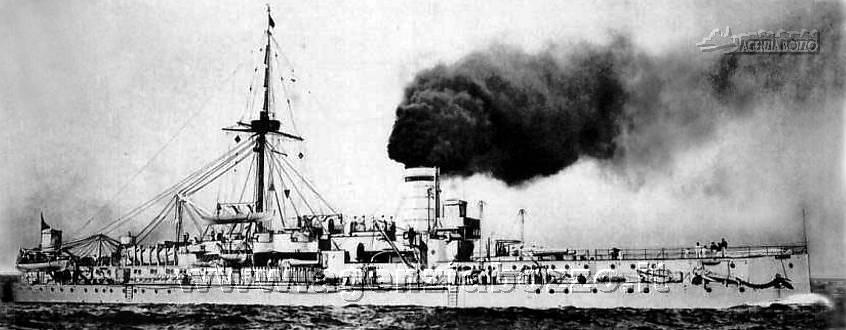

2574 C. BAYERN 1878 |
 |
| Epoca della foto: anno 1890 c | Fotografo: sconosciuto |
|
Origine: Archivio |
|
NOTE:
| Nome | Bayern |
| Tipo | corazzata |
| Classe | Sachsen |
| Unità |
Sachsen Bayern Würtemberg Baden |
| Cantiere | Kaiserliche Werft Wilhelmshaven |
| Impostazione | 1874 |
| Varo | 13 maggio 1878 |
| Completamento | 1882 |
| Servizio | 1° aprile 1882 |
| Dislocamento | 7.677 tonn. |
| Dimensioni |
lunghezza f.t. 98,20 m. lunghezza linea d'acqua 93,05 m. larghezza 18,40 immersione 6,53 m. |
| Motore |
2 motrici a 3 cilindri orizzontali a singola espansione 8 caldaie potenza 5.000 ihp 2 eliche |
| Velocità | 13,5 nodi |
| Autonomia | 1.940 miglia a 10 nodi |
| Combustibile | carbone 600 tonn. |
| Protezione |
piastre in ferro battuto ponte da 50 a 75 mm. torrione da 205 a 255 mm. |
| Armamento |
6 pezzi singoli da 260 mm. / canna 22 calibri 6 pezzi singoli da 87 mm. 8 pezzi singoli a revolver da 37 mm. |
| Equipaggio | da 317 a 436 |
| Disarmo | 1910 |
| Radiazione | 1910 |
| Destino | demolita 1919 |
| Note tecniche |
Le unità della classe Sachsen vennero registrate come corvette
corazzate. Avevano una inusuale disposizione dell'armamento in barbette ai quattro lati della sovrastruttura ed ai quattro lati della sovrastante piazzuola tra i quattro fumaioli. Nel 1886 vennero installati due tubi lanciasiluri da 450 mm sulle fiancate, due da 350 mm a prua e due da 350 mm a poppa. Nel 1895 l'unità venne rifatta: nell'occasione fu sostituita la corazzatura in ferro con acciaio Krupp ed i quattro fumaioli furono ridotti ad uno. I motori vennero ammodernati migliorando la velocità di un nodo e fu sostituito l'armamento secondario con 8 pezzi da 88 mm. |
| Note storiche |
L'unità venne inizialmente concepita per essere destinata alla Stazione
Asiatica. Tuttavia le scarse qualità nautiche e la poca autonomia ne limitarono l'utilizzo alle acque domestiche. Durante la carriera fu oggetto di diverse modifiche nel tentativo di miglioramento delle sue capacità. Tuttavia i successi furono scarsi e la nave restò operativa solo per sei anni, ovvero sino al 1884, dopo di che i suoi compiti furono sopratutto di stazionamento. Nel 1911 l'unità venne utilizzata come bersaglio di artiglieria. Nel 1919 venne demolita. |
| Didascalia | |
| Foto | Altra immagine della corazzata SMS Bayern alla scheda 3168C. |
