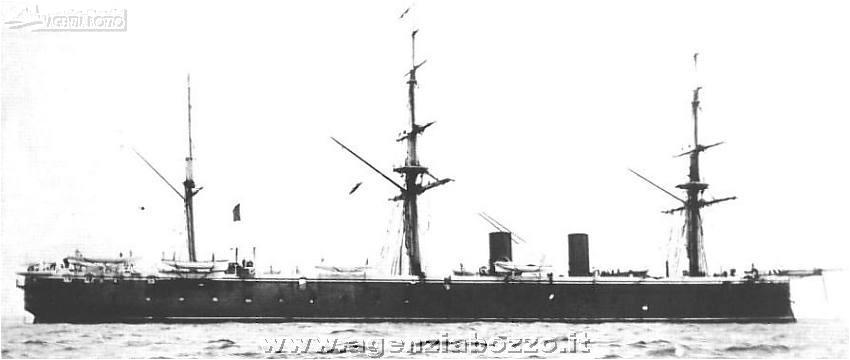

246 C. MINOTAUR 1863 |
 |
| Epoca della foto: anno 1906 c. | Fotografo: sconosciuto |
|
Origine: Archivio |
|
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
| Nome | Minotaur |
| Tipo | fregata corazzata mista di prima classe |
| Classe | Minotaur |
| Unità |
Agincourt / Boscawen III / Ganges II / C109 Minotaur / Boscawen / Ganges / Ganges II Northumberland / Acheron / C68 |
| Cantiere | Builders Thames Iron Works, Blackwall, United Kingdom |
| Impostazione | 12 settembre 1861 |
| Varo | 12 dicembre 1863 |
| Completamento | 1865 |
| Servizio | 19 dicembre 1868 |
| Dislocamento | 10.690 tonn. |
| Dimensioni |
lunghezza f.t. 124,00 m. lunghezza p.p. 122,00 m. larghezza 18,14 m. immersione 8,46 m. |
| Motore |
1 motrice alternativa Penn a 2 cilindri a bielle
orizzontali 10 caldaie rettangolari da 20 psi potenza 6.700 ihp 1 elica in origine velatura su 5 alberi superficie velica mq. 3.008 |
| Velocità |
a vapore 14,3 nodi a vela 10 nodi max. |
| Autonomia | // |
| Combustibile | carbone ? t |
| Protezione |
piastre in ferro cintura da 115 a 140 mm. sopra rivestimento in legno 255 mm. plancia 140 mm. paratie 140 mm. |
| Armamento |
4 pezzi singoli BR-MkIVad avancarica da 228 mm. / canna 14 calibri 24 pezzi in batteria BR-MkIII ad avancarica da 78 mm. / c. 16 calibri 8 pezzi singoli a canna liscia da 145 mm. con proietto da 24 libbre |
| Equipaggio |
permanente effettivo 800 di complemento 2.400 |
| Disarmo | gennaio 1904 |
| Radiazione | |
| Destino | ceduta alla demolizione nel 1922 |
| Note tecniche |
La classe Minotaur era una versione ingrandita
della classe Achilles dotata di maggior protezione, motore più
potente e di sperone. La corazza copriva lo scafo per tutta la lunghezza e tutti i pezzi in batteria erano protetti. Il motore poteva mantenere un'elevata velocità per lungo tempo. Questa classe era la più grande mai realizzata con una sola elica e l'unica ad essere dotata di armamento velico con cinque alberi. Veloce e manovriera a motore, scadeva molto sotto vela. Fu estesamente rifatta dal 1873 al 1875. Nuovo motore, nuovo armamento, timone manovrato con pistoni a vapore. Fu la prima unità britannica ad essere dotata di proiettori per la ricerca notturna. L'armamento velico venne ridotto da nave in brigantino a palo. L'unità venne ancora rifatta nel 1880 con aggiunta di nuove artiglierie e di due tubi lanciasiluri. |
| Note storiche |
Inizialmente l'unità venne impostata con il nome di HMS Elephant,
ma nel 1861 venne ribattezzata HMS Minotaur. Completata nel 1865, trascorse 18 mesi sperimentando differenti soluzioni veliche, sempre insoddisfacenti, e diversi tipo di cannoni prima di essere messa in servizio. Nel 1904, ribattezzata HMS Boscawen, venne convertita in nave da addestramento. Nel 1906 venne ribattezzata HMS Ganges. Nel 1908 venne ancora ribattezzata HMS Ganges II. Nel 1922 venne ceduta alla demolizione. |
| Didascalia | |
| Foto | Altre immagini della fregata HMS Minotaur alle schede 1877C, 2225C, 3096C. |
