Epoca: anno 1890 c. | Fotografo: sconosciuto |
Origine: Archivio |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Chin Yen |
Tipo | nave corazzata da battaglia |
Classe | Chin Yen |
Unità | Chin Yen |
Cantiere | Vulcan, Stettino |
Impostazione | 1880 |
Varo | 28 novembre 1882 |
Completamento | 1885 |
Servizio | 1885 |
Dislocamento | normale 7220 tonn. |
Dimensioni |
lunghezza f.t. 93,80 m. lunghezza al galleggiamento 91,00 m. larghezza 17,90 m. immersione 6,00 m. |
Motore |
motrice alternativa a duplice espansione con cilindri orizzontali potenza 6.200 ihp ? caldaie 2 eliche |
Velocità | 14,5 nodi |
Autonomia | n.d. |
Combustibile | carbone 1.000 tonn. |
Protezione |
ponte principale da 250 a 350 mm. torri 300 mm. torre prodiera 50 mm. coperta 75 mm. torrione 200 mm. |
Armamento |
4 pezzi binati da 305 mm. 4 pezzi singoli a tiro rapido da 152 mm. 2 pezzi singoli a tiro rapido con proietti da 6 libbre 8 pezzi singoli a tiro rapido con proietti da 3 libbre |
Equipaggio | permanente effettivo 250 |
Disarmo | 1910 |
Radiazione | 1914 |
Destino | demolita nel 1914 |
Note tecniche |
Costruita per la Cina nei cantieri Vulcan di Stettino con il nome di Chin
Yuan, era dotata di torre all'estrema prua e di ridotto centrale o
cittadella. All'epoca del varo la sua concezione costruttiva era tecnicamente superata. |
Note storiche |
Caduta in mano giapponese il 12 febbraio 1895 con la resa del porto di
Wei-Hai-Wei durante la guerra con la Cina, venne portata in cantiere per
estesi lavori di ammodernamento, al termine dei quali la nave assunse la
forma ed i dati di cui sopra. Rimessa così in servizio nella Marina Imperiale Giapponese, divenne la prima nave da battaglia di quella flotta. Durante la Guerra Russo - Giapponese del 1904-1905 fu presente nella campagna di assedio a Port Arthur ed alla Battaglia del Mar Giallo, pur non prendendo parte attiva allo scontro. Nel 1910, ormai superata, la nave venne adibita a scuola piloti. Nel 1914 fu radiata da ogni servizio e demolita lo stesso anno. |

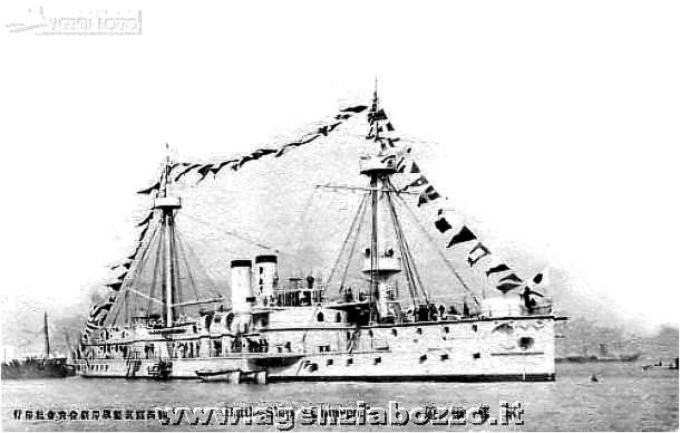

Didascalia | La Chin Yen dopo il rifacimento giapponese in una cartolina dell'epoca. |
