1310 C.

DRACHE
1861
Click per ingrandire

Epoca della foto: anno 1875 c. Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Drache
Tipo fregata corazzata mista di 3¬ classe
Classe Drache
UnitÓ Drache
Salamander
Cantiere Stabilimento Tecnico Triestino
Impostazione febbraio 1861
Varo 9 settembre 1861
Completamento n.d.
Servizio novembre 1862
Dislocamento normale 2.750 tonn.
Dimensioni lunghezza p.p. 62,78 m.
larghezza 13,94 m.
immersione 6,30 m.
Motore 1 motrice alternativa a 2 cilindri orizzontali a bassa pressione
potenza 1.842 ihp
1 elica
VelocitÓ 11 nodi
Autonomia n.d.
Combustibile carbone ? tonn.
Protezione piastre di ferro
cintura 115 mm.
Armamento 10 pezzi singoli ad anima liscia AH da 180 mm. / palla 48 libbre
18 pezzi singoli avancarica AH da 150 mm. / palla 24 libbre
1 pezzo da sbarco ad avancarica con palla da 8 libbre
1 pezzo da sbarco ad avancarica con palla da 4 libbre
Equipaggio permanente effettivo 346
di complemento 692
Disarmo 13 giugno 1875
Radiazione 1883
Destino demolita il 1░ giugno 1884
Note tecniche Progetto di Joseph Von Romako, Direttore delle Imperiali Regie Costruzioni Navali.
Scafo in legno, attrezzatura velica a brigantino a palo (trinchetto e maestra a vele quadre, mezzana a vele auriche).
Superficie velica 1.090 mq.
I progetti di queste unitÓ appartenevano alle prime navi corazzate apparse sui mari e furono le prime navi corazzate della Marina Austro-Ungarica.
Da questa classe deriv˛ successivamente la classe Kaiser Max.
Note storiche Ambedue le unitÓ presero parte alla Battaglia di Lissa.
La SMS Drache sull'estremitÓ destra dell'ala della 1¬ Divisione austriaca venne colpita 17 volte da proiettili pesanti, perse l'albero maestro e rimase temporaneamente priva di propulsione. Il suo capitano, Von Moll, venne decapitato da un proiettile, ma il secondo in comando, Weyprecht, riport˛ la nave nel combattimento.
La Drache venne rifatta e riarmata dal 1869 al 1872 ed in quell'occasione fu altresý incrementata la superficie velica.

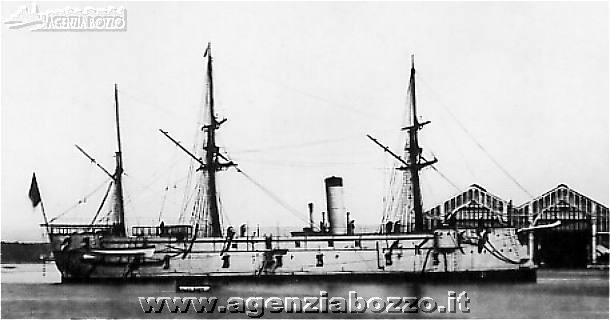

Didascalia La Drache ai docks di Pola.
Foto Altra immagine della SMS Drache alla scheda 2239C.
